一、用途及適用范圍

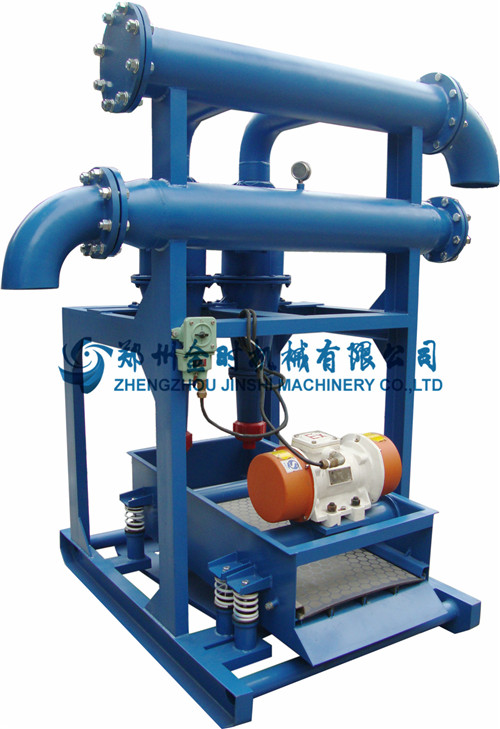

JZQJ除砂器是鉆井液固控設備的重要組成部分,它用于清除振動篩篩分過的鉆井液中較細的固相顆粒,從而使鉆井液中的固相含量得到有效控制,其除砂能力比以往的除砂器提高30%~50%,為提高鉆井速度,降低鉆井成本提供可靠保障,并且可以在深井段發揮除砂除泥的作用。
JZQJ除砂器是鉆井作業中的第二級固控設備,主要用來除去鉆井液中粒徑為40-74μm的有害固相顆粒。利用離心沉降工作原理,懸浮顆粒受到離心加速度的作用后可從液體中分離出來。
目前有六種型號除砂器JZQJ300×2、JZQJ250×2、JZQJ200×2和JZQJ300×1、 JZQJ250×1、JZQJ200×1,前者適用于3000米以上的鉆機,后者適用于3000米以下的小型鉆機和修井鉆機。
二、規格及技術參數
型號 Model | JZQJ300×2 / 1 | JZQJ250×2 / 1 | JZQJ200×2 / 1 |
旋流器公稱直徑 Cyclone cylinder diameter | 300mm | 250mm | 200mm |
工作壓力 Working pressure | 0.2~0.45MPa | 0.2~0.45MPa | 0.2~0.45MPa |
處理量 Capacity | 240 / 120m3/h | 200 / 100m3/h | 160 / 80m3/h |
篩網尺寸 Screen size | 1240×585 mm | 1240×585 mm | 1240×585 mm |
篩網規格 Screen spec | 120-200 目 | 120-200 目 | 120-200 目 |
進液管直徑 Inlet diameter | 6″ | 6″ | 3″ |
排液管直徑 Outlet diameter | 8″ | 8″ | 6″ |
電機功率 Motor power | 0.5 kW | 0.5 kW | 0.5 kW |
質量 Weight | 780/680kg | 740/640kg | 700/620kg |
外形尺寸 Overall dimensions | 1630×2018×2313mm | 1630×2018×2215mm | 1630×1875×2045mm |
